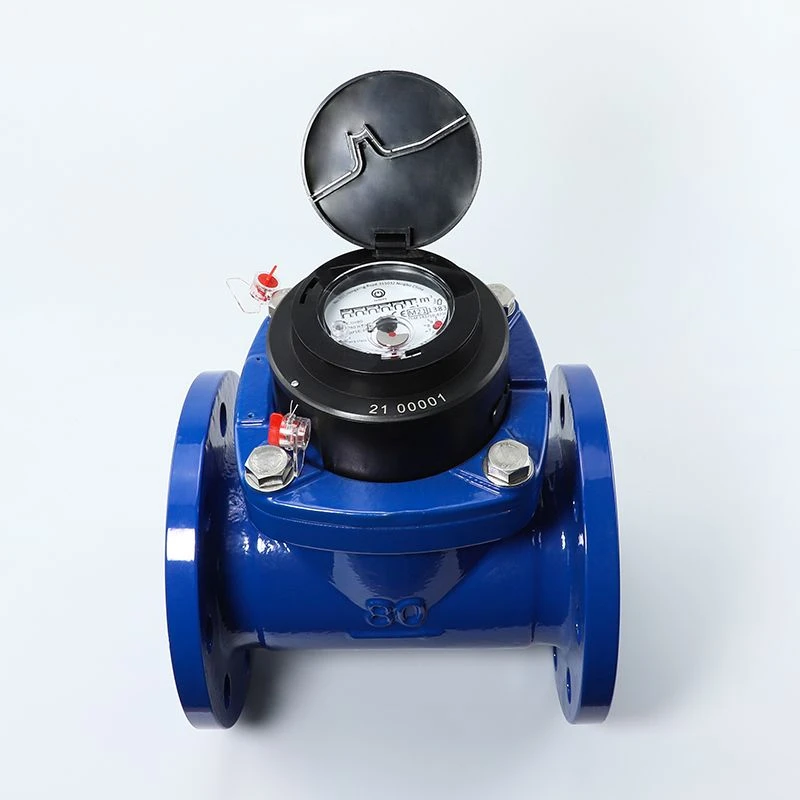

Contatore dell'acqua fredda della turbina di Woltman



Marchio	NWM
Modello	WP-SDC
Tipo	Woltman
Materiale del corpo	Ferro duttile
Rapporto	Classe B\/80R
Misurare	DN40\/50\/65\/80\/10\/125\/150\/200\/250\/300\/350\/400\/500
Supporto personalizzato	OEM, ODM
Porta di comunicazione	Impulso \/ nb -ot \/ lora \/ lorawan \/ m-bus \/ rs485
Modalità di installazione	Installazione orizzontale
Classe di temperatura	T30 (acqua fredda)\/T50
Valutazione della pressione	MAP16
Certificato	Mid 2014\/32\/UE
Luogo di origine	Ningbo, Cina
Garanzia	2 anni
Valutazione impermeabile	Grado di protezione IP68



NWM WP-SDC è un misuratore di acqua Woltaman a turbina con trasmissione magnetica e il registro di tipo super secco per applicazioni industriali e di irrigazione ha dimensioni da DN40 a DN500 progettate da NWM e soddisfa i requisiti della direttiva 2004\/22\/CE sulla misurazione degli strumenti e degli standard europei EN14154.





● Tutti i materiali a contatto con l'acqua, selezionati consapevolmente dalla resistenza nota alla corrosione. Corpo di ferro con rivestimento epossidico interno ed esterno per proteggere la corrosione;

● Il registro degli indicatori di rotazione per la posizione di lettura più comoda;

● Il rame può registrare super secco con protezione LP68; Il meccanismo di misurazione intercambiabile e rimovibile può essere facilmente rimosso dal corpo per il controllo, la manutenzione e la sostituzione, nessuna necessità per smantellare il corpo forma il tubo;

● Adatto a qualsiasi installazione di posizione;

● Perdita a bassa pressione;

● Nessun effetto dai campi magnetici esterni;

● Uscita a impulsi sempre pronta e l'uscita dell'impulso come opzione: il dispositivo di uscita dell'impulso è costituito da un alloggiamento di plastica con un interruttore di reed e cavo da 1,5 metri con 2 core in rosso e nero.

● Dati elettrici: VMAX =24 AC\/DC; Imax =0, 01a; Capacità dell'emettitore di impulsi.







Lo standard della flangia sotto 1s 0 7005-2: 1998 (e) pn16 come:



Lunghezza diversa del corpo come opzione:



Metrologia



Curva perdita di pressione



Errore di autorizzazione massimo

A. Da Q1 inclusi fino a ma escludere Q2 è ± 5%;
B. dal Q2 inclusi fino a Q4 è ± 2% per T30 e ± 3% per T50;





● Il misuratore dell'acqua della turbina WP-SDC può essere installato in qualsiasi posizione tra cui orizzontale, verticale e inclinato alla direzione del flusso come indicato dalla freccia lanciata nel corpo del contatore;

● Il misuratore dell'acqua della turbina WP-SDC deve avere un tubo dritto di 10 diametri davanti al misuratore e tubo di dritto a 5 diametri dopo per assicurare il flusso adeguato attraverso il contatore;

● La pipeline deve essere scaricata prima dell'installazione;

● Il contatore dovrebbe essere costantemente pieno di acqua durante il funzionamento;

● Suggerimento NWM per installare il filtro prima del contatore dell'acqua.
