Descrizione

PArametri

Marchio	NWM
Modello	MJS-SDC (NSF)
Tipo	Multi-getto
Materiale del corpo	Acciaio inossidabile
Rapporto	AWWA C708
Misurare	5/8*1/2"~2"
Supporto personalizzato	OEM, ODM
Porta di comunicazione	Interruttore di canna (uscita a impulsi)
Modalità di installazione	Installazione orizzontale/verticale
Classe di temperatura	122deg.f
Valutazione della pressione	150psi
Certificato	WRAS & NSF61
Luogo di origine	Ningbo, Cina
Garanzia	2 anni

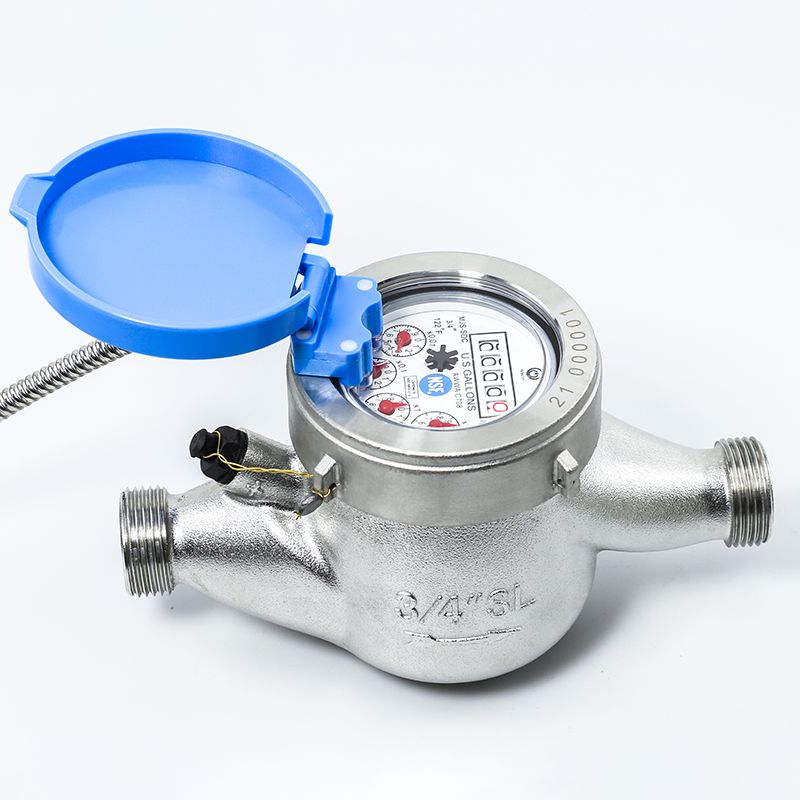

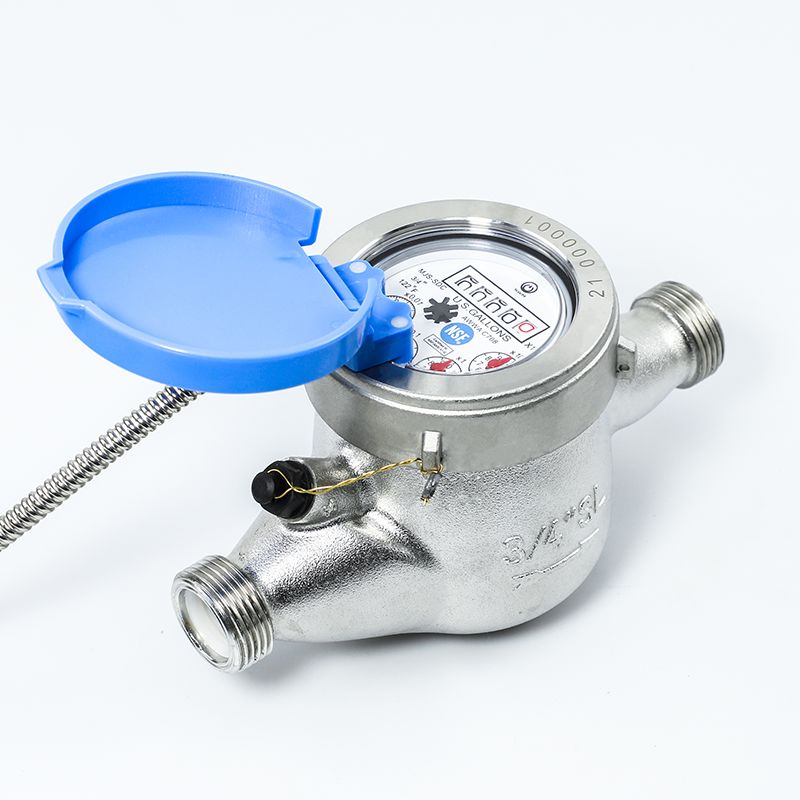

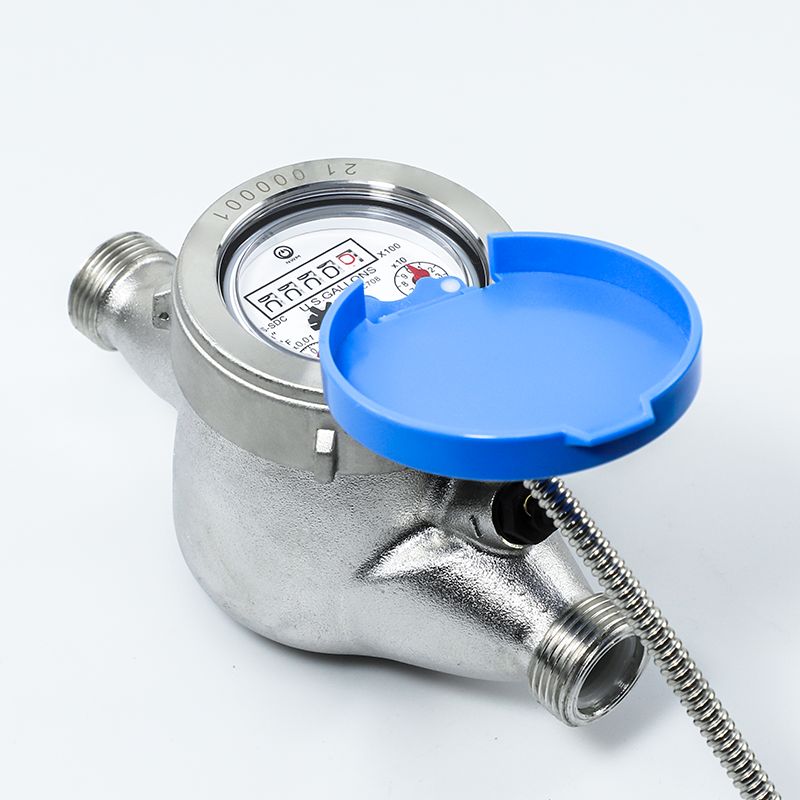

NWM MJS-SDC è un contatore dell'acqua NSF di girante (turbina) con un registro di tipo a secco per applicazioni residenziali con dimensioni da 5/8 "a 2" progettate da NWM e incontra lo standard AWWA C708 con la certificazione NSF -61- G.

Operazione

L'acqua scorre attraverso il filtro del misuratore (ingresso e interno) e nella camera di misurazione in cui guida la girante. Un magnete di guida trasmette il movimento della girante in un magnete guidato situato all'interno del registro sigillato. Il magnete è collegato a un treno a marcia che traduce la girante ruota in totalizatori di volume visualizzati sulla faccia del quadrante del registro.

COSTRUZIONE

NWM MJS-SDC Il misuratore di acqua NSF a carico top è costituito da tre componenti di base: una camera di misurazione del caso principale e un anello della testa. I casi principali di tutte le dimensioni sono costruiti con materiale dell'acqua in acciaio inossidabile (304).

CARATTERISTICHE

● Resistenza alla corrosione: tutti i materiali del misuratore d'acqua in acciaio inossidabile selezionato per resistenza alla corrosione;

● Protezione magnetica: la concezione della protezione magnetica a contro le influenze esterne;

● Filtro di ingresso extra: il filtro all'ingresso del corpo del misuratore consente di pulirlo senza rompere il sigillo metrologico;

● Valvola non di restituzione per evitare la portata di riserva come opzione.

Specifiche

product-1267-869

Metrologia

product-1267-508

Design della piastra quadrante

product-1267-374

Curva di precisione

product-1267-526

Curva perdita della testa

product-1267-396

Visioni di opzione

● Visione pre-equipaggiata o di uscita dell'impulso dell'uscita di impulsi:

● Il dispositivo emettitore a impulsi è costituito da un alloggiamento di plastica con interruttore a canna singolo e cavo da 1,5 m con 2 core in rosso e nero.

● Opzione con interruttori a doppio reed e cavo da 1,5 m con 3 core in rosso, nero e blu; Dati elettrici: vMax =24 AC/DC; IMAX =0. 01a

product-1267-507
