Descrizione

PArametri

Marchio	NWM
Modello	Nppd
Tipo	Tipo a secco pistone / volumetrico
Materiale del corpo	Ottone senza piombo
Standard	AWWA C700
Misurare	5/8*3/4″ - 2″
Supporto personalizzato	OEM, ODM
Porta di comunicazione	Interruttore di canna (uscita impulso)
Modalità di installazione	Installazione orizzontale
Classe di temperatura	Deg.f122
Valutazione della pressione	150psi
Certificato	NSF61
Luogo di origine	Ningbo, Cina
Garanzia	2 anni

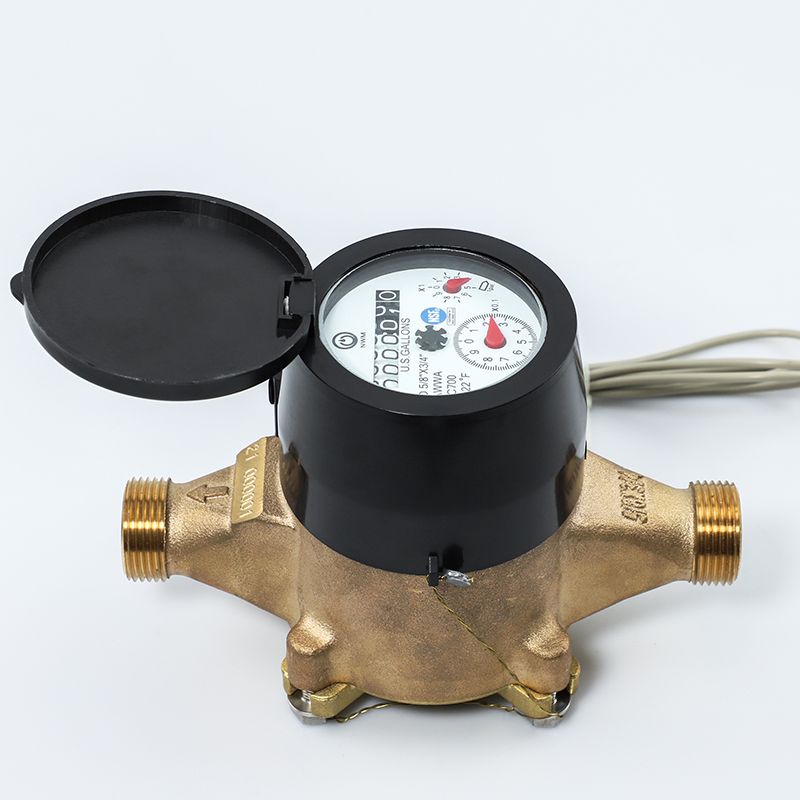

NWM NPPD è un misuratore di acqua di spostamento positivo in bronzo senza piombo con un pistone di oscillazione in grado di installazioni orizzontali e verticali in ambienti residenziali, commerciali e industriali. Il misuratore di acqua multi-getto NPPD Carico inferiore è conforme alle specifiche AWWA C700 ed è elencato sia a NSF -61 (non tossico) e NSF 372 (nessun lead). Con un'uscita impulso opzionale (tipo di interruttore di canna), può essere utilizzato per totalizatori remoti e trasmettitori wireless.

CARATTERISTICHE

● Resistenza alla corrosione: tutti i materiali selezionati per resistenza alla corrosione;

● Protezione magnetica: la concezione della protezione magnetica a contro le influenze esterne;

● Caricato in basso: il registro può essere rimosso dal corpo per verificare la manutenzione e la sostituzione senza smantellare il corpo dal tubo.

Operazione

L'acqua scorre attraverso il filtro del misuratore e nella camera di misurazione in cui guida il pistone. Il pistone idro -equilibrato dinamicamente oscilla attorno a un rullo di controllo, guidato da una piastra di divisione, un magnete di azionamento trasmette il movimento del pistone in un magnete guidato situato all'interno del registro ermeticamente sigillato. Il magnete è collegato a un treno per ingranaggi che traduce il pistone ruota in totalizatori di volume visualizzati sulla faccia del quadrante del registro.

COSTRUZIONE

NWM NPPD CARICO BOCK MULTICO METURA ACQUA MULTI-JET 5/8 x 3/4 è costituito da tre componenti di base: nessuna custodia principale in bronzo di piombo, unità di misurazione NSF e un rame super secco. Il design semplice preciso consente l'intercambiabilità parziale che riduce l'inventario delle parti. L'alloggiamento del registro del contatore dell'acqua 5/8 x 3/4 può essere rimosso senza influire sulla pressione dell'acqua o la rimozione del caso principale.

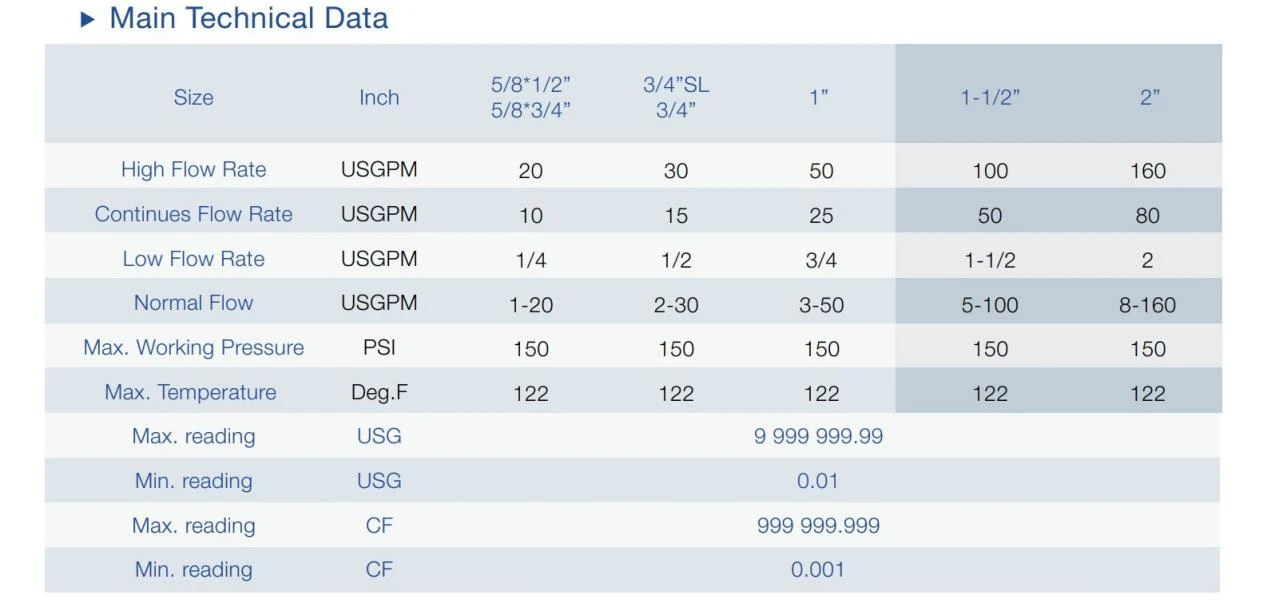

Specifiche

product-1267-769

product-1267-611

Errore di permissione massimo

● Limiti di flusso normali: all'interno dell'intervallo di portata normale, il misuratore deve registrarsi non meno del 98,5% e non più del 101,5% dell'acqua è passata effettivamente attraverso il contatore;

● Limiti di flusso basso: il misuratore deve registrarsi non meno del 95% e non più del 101% dell'acqua è passata effettivamente attraverso il contatore.

Curva perdita della testa e curva di precisione

product-1267-774
